Составляющие и принцип работы вариатора мотоцикла

01.07.2017
Вариатор квадроцикла: составляющие и принцип работы

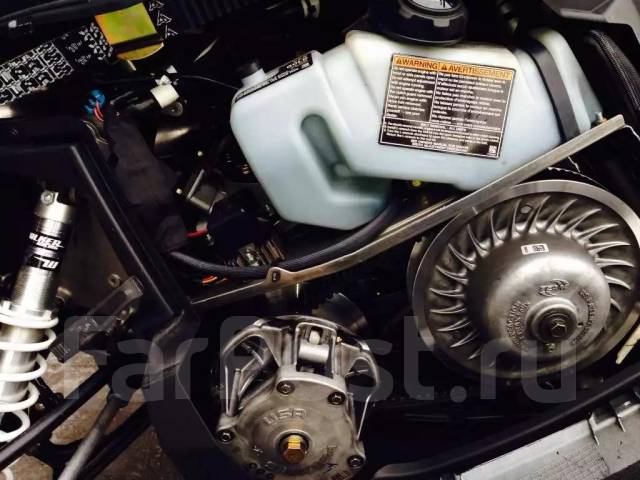

Вариатор квадроцикла является одним из главных узлов моторно‐трансмиссионой части и предназначен для плавного изменения оборотов ведомого вала. По принципу действия это бесступенчатая механическая передача.

Вариатор квадроцикла состоит из следующих элементов:
  • ведущий шкив;
  • ведомый шкив;
  • клиновидный ремень.
Ведущий шкив вращается под воздействием коленвала двигателя и посредством клиновидного ремня передаёт вращение ведомому шкиву. Передаточное число ведомому шкиву может меняться, в зависимости от оборотов двигателя. Это достигается с помощью специальной конструкции шкивов.

Ведущий шкив вариатора квадроцикла состоит из 2 щёк, которые находясь на валу, под действием центробежных сил начинают плавно сжиматься и выталкивать клиновидный ремень 5 от центра шкива.

Ведомый шкив, наоборот, разжимается и клиновидный ремень уходит ближе к центру шкива. Тем самым меняется передаточное число от коленвала к заднему колесу.

Ведущий шкив состоит из следующих элементов:
  • неподвижная щека, жёстко закреплённая на коленчатом валу;
  • подвижная щека, перемещается под воздействием центробежной силы;
  • упорная неподвижная щека, ограничивает перемещение подвижной щеки;
  • ролики, сообщающие плавность перемещения подвижной щеки.
При повышении оборотов, подвижная щека прижимается к неподвижной и тем самым ремень вариатора выталкивается от центра. При снижении оборотов, ремень приближается к центру шкива. Тем самым изменяется передаточное число.

Ведомый шкив состоит из таких элементов:
  • подвижная щека;
  • неподвижная щека;
  • пружина, её роль аналогична роликам в ведущем шкиве.
Когда ведущий шкив раскручивается быстрее, его щёки сближаются, выталкивая клиновидный ремень 5. В этот момент на ведомом шкиве щёки сближаются, сжимая пружину. Ремень, соответственно опускается. Благодаря пружине ремень всегда натянут. С увеличением оборотов его натяжение также пропорционально увеличивается, что позволяет не проскальзывать ремню.

Также можно найти и более простые модели скутеров или мотоциклов, в устройстве которых вообще не предназначен вариатор. Вместо вариатора устанавливается самый обычный шкив и передаточное число от него переходит к ведомому. Стоит отметить, что в таких вариантах передаточное число есть фиксированным на совершенно всех оборотах двигателя. Подобные модели не едут более 50 километров в час и очень медленно набирают скорость.

Хотелось бы сказать, что единственным плюсом такого вида простого вариатора есть то, что ремень служит несколько дольше, чем у других вариаторах. После того, как вариатор начинает работать на всю свою мощность в работу вступает автоматическое сцепление, ведь именно оно находится в сборе с ведомым шкивом.

Достоинства и недостатки вариатора

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:
  1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
  2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
  3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
  4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
  5. Трансмиссия испытывает большие нагрузки.
  6. С данной коробкой передач существуют определенные ограничения по буксировке, а также при использовании прицепов.
